Електропривід для медогонки
Модель RD1012А EURO
У комплект входить:
Редуктор ремінний – 1 шт.
Пульт керування EURO – 1 шт.
Технічні характеристики:
Потужність: 100W
Напруга: 12V
Швидкість без навантаження: 50–220 об/хв
Потужність: 100Вт
Живлення: 12В
Діапазон обертів валу: 50–220 об/хв
Застосування:
Електропривід для медогонки Модель RD1012А EURO
Встановлюється на моделі медогонок виробництва АВВ-100 і Чарунка, а також на моделі радянського виробництва.
Електропривід встановлюється на вал ротора медогонки, забезпечує обертання ротора в діапазоні від 50 до 220 обертів за хвилину та встановлення часу відкачування меду від 1 до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзистором. Блок керування під час роботи постійно відстежує вхідну напругу, споживання та температуру основних силових частин пристрою, що забезпечує надійність і захист від виходу з ладу модулів пристрою.
Захист від перевищення навантаження.
При збільшенні струму споживання понад 4,5 ампера під час роботи пристрою засвічується індикатор. При тривалому перевищенні понад 8 секунд пристрій переходить у аварійний режим.
Захист від зниженої та підвищеної напруги.
При зменшенні вхідної напруги менше 10 вольт і збільшенні понад 14 вольт блок керування переходить у аварійний режим.
Захист від перегріву.
При високому тривалому навантаженні, викликаному механічними поломками рухомих вузлів медогонки або коли ротор торкається меду, можливий перегрів пульта керування. У випадку перегріву силових частин понад 100 °C, блок керування переходить у аварійний режим.

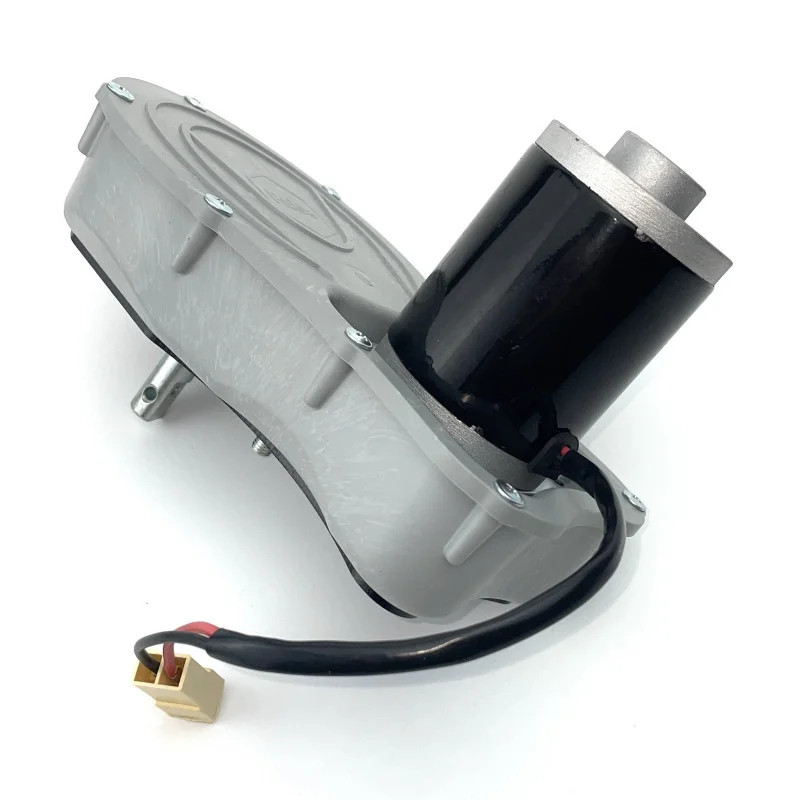

Ремінне виконання редуктора:
Редуктор ремінний складається з: електродвигуна 100 Вт з високим ККД, зубчастого ременя, ведучого і веденого шківа. Основу редуктора виконано з листової сталі 3 мм, пофарбованої антибактеріальною фарбою, ведучий шків виготовлений з алюмінію, ведений шків — з первинного склонаповненого поліаміду. Усі обертові елементи встановлені на шарикопідшипниках. Як привід використовується зубчастий ремінь GT3x391 мм. Верхня частина, кожух редуктора, виготовлена з міцного ABS-пластику.
Ресурс:
Наша компанія провела тестові випробування на зносостійкість вузлів редуктора на стенді під навантаженням, еквівалентним роботі медогонки на чотири рамки типу Дадан, при використанні на середніх пасіках від 10 до 50 сімей.
Ресурс:
– електродвигун, ведучий і ведений шків – не менше 10–20 років
– шарикопідшипники – не менше 3–7 років
– зубчастий ремінь GT3x391 мм – не менше 2–5 років
Пристрій призначено для встановлення на медогонки хордіального та радіального типів.
o Для хордіальних медогонок на 2–8 рамок типу Дадан із загальною масою завантаження не більше: 24 кг
o Для радіальних медогонок обмеження: 40–145 мм (напіврамка), 36–230 мм (Рута), 18–300 мм (Дадан)
Діаметр бака — не більше 920 мм
Увага! При використанні з редукторними медогонками обов’язково вимкніть
динамічне гальмування двигуном (меню 103 – Off). При неправильному використанні
можливий вихід із ладу редуктора медогонки!
Монтаж і підключення:
ВАЖЛИВО! ЗАБОРОНЯЄТЬСЯ ВИКОРИСТАННЯ ЗАРЯДНИХ СТАНЦІЙ І СВІТЛОДІОДНИХ
ДРАЙВЕРІВ. Можливе пошкодження пульта керування, що НЕ є
гарантійним випадком!
Блок керування має 6 програм, кожну з яких користувач може змінити,
встановити бажаний режим часу, швидкості й пауз між циклами.
Щоб змінити час, швидкість і паузи між циклами роботи програми, необхідно в
обраній програмі натиснути й утримувати кнопку “PROGRAM” понад 3 секунди. Після звукового
сигналу пристрій перейде в режим програмування обраної програми.
На прикладі програми Р2. Після утримання кнопки “PROGRAM” понад 3 сек, на екрані
відображається Р2.1 (змінюємо час і швидкість першого циклу) — натискаємо “PROGRAM”
коротко, переходимо до Р2.P (змінюємо паузу між циклами) — знову натискаємо “PROGRAM”
коротко, переходимо до Р2.2 і т.д. Вихід із меню редагування програми — автоматичний
після зміни останнього циклу. ВАЖЛИВО! Установлюйте паузи з запасом часу для повної
зупинки ротора медогонки перед наступним стартом.
Робота медогонки в ручному режимі (P0):
Швидкість, напрямок і час обертання в цьому режимі задаються вручну з пульта
керування за допомогою відповідних кнопок. Після завершення обертання в один
бік або натискання кнопки «Стоп» — затримка 12 секунд. Коли загориться індикатор кнопки «Стоп»,
буде можливий подальший доступ до роботи з пультом — наприклад, увімкнення реверсу
або вхід у меню програмування.
Робота медогонки в автоматичному режимі (P1–P5):
Для автоматичного режиму необхідно:
У меню налаштувань у розділі 106 встановити “ON” (див. розділ “Меню налаштувань”),
обрати програму на пульті. Після завершення обертання в один бік – затримка 5–30 сек
для повної зупинки ротора, потім автоматично виконується реверс і наступний етап програми.
ВАЖЛИВО! Установлюйте паузи з запасом часу для повної зупинки ротора перед наступним стартом.
Робота медогонки в напівавтоматичному режимі (P1–P5):
Для напівавтоматичного режиму необхідно:
У меню налаштувань у розділі 106 встановити “OFF” (див. розділ “Меню налаштувань”),
обрати програму на пульті. Після завершення обертання в один бік – затримка 5–30 сек
для повної зупинки ротора, потім звуковий сигнал про завершення, очікування підтвердження
наступного циклу кнопкою “СТАРТ”, після чого реверс і виконання наступного етапу програми.
ПАРАМЕТР – ЗНАЧЕННЯ
101 Загальна потужність PWM
103 Гальмування двигуном
104 Захист по струму (ампер)
105 Захист по температурі
106 Режим Автомат/Напівавтомат
107 Відображення верхнього значення швидкості
108 Відображення нижнього значення швидкості
110 Час першого ривка для укладання касет
111 Сила першого ривка для укладання касет
